Solplanet Ai-Hub kommunikációs egység

A Solplanet Ai-Hub egy intelligens kommunikációs, adatgyűjtő és rendszerfelügyeleti eszköz, amelyet összetett Solplanet napelemes és energiatároló rendszerek központi kezelésére fejlesztettek. Az Ai-Hub több különböző rendszerkomponens kommunikációját képes összefogni, az adatokat gyűjteni és tárolni, valamint központi felügyeletet biztosítani az inverterek, Smart Meter mérők, környezeti érzékelők és egyéb csatlakoztatott eszközök számára.

Központi kommunikáció és adatgyűjtés

Az Ai-Hub egyik legfontosabb feladata, hogy egyetlen központi egységbe integrálja a különböző kommunikációs kapcsolatokat. A készülék portokat kapcsol össze, protokollokat alakít át, adatokat gyűjt és tárol, ezáltal egyszerűbbé teszi az összetettebb napelemes rendszerek felügyeletét és karbantartását.

A készülék többek között inverterekkel, Smart Energy Meter mérőkkel és különböző környezeti érzékelőkkel is képes kommunikálni. Ez különösen hasznos nagyobb vagy több komponensből álló rendszereknél, ahol fontos, hogy az egyes berendezések adatai egy közös kommunikációs infrastruktúrában legyenek kezelhetők.

Többféle kommunikációs csatlakozás

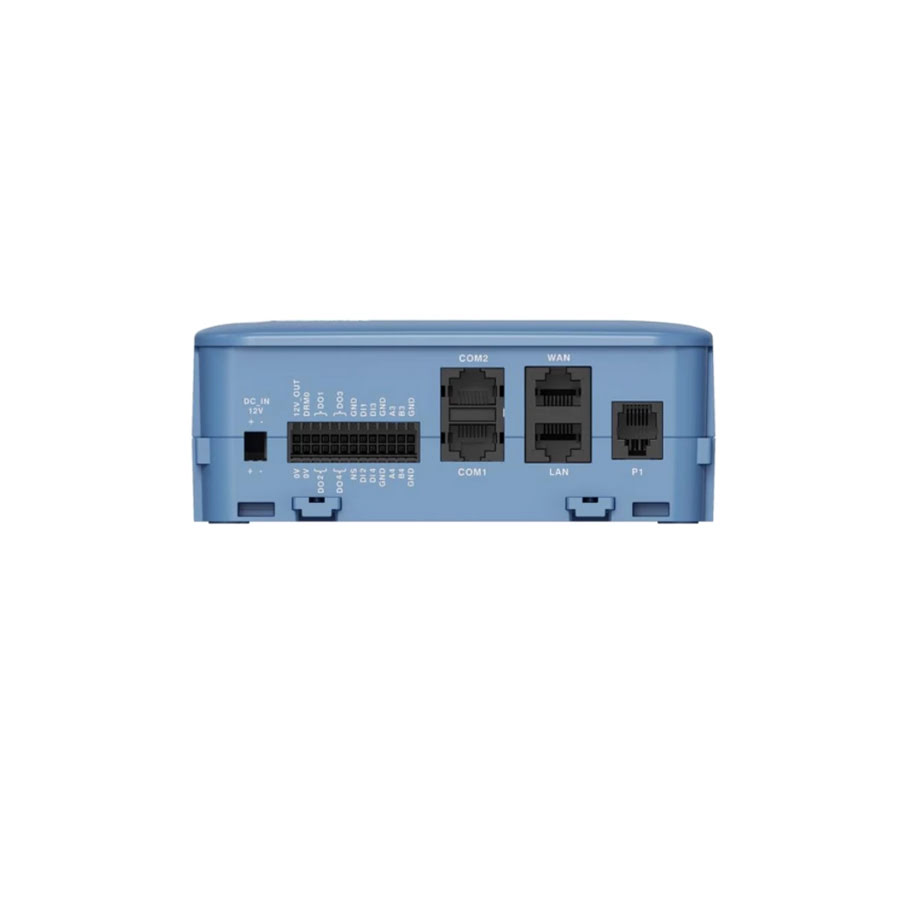

Az Ai-Hub kialakítása több kommunikációs szabvány egyidejű használatát teszi lehetővé. A készülék rendelkezik RS485 és Ethernet interfészekkel, valamint WLAN- és Bluetooth-kapcsolathoz szükséges antennacsatlakozásokkal.

A csatlakozások között megtalálható:

• COM1 RS485 – PV string inverterekhez
• COM2 RS485 – Ethernet-csatlakozással nem rendelkező hibrid inverterekhez
• WAN Ethernet – routerhez történő csatlakozáshoz
• LAN Ethernet – például EV-töltőhöz, inverterhez vagy hálózati switchhez
• P1 port – digitális mérő P1 csatlakozásához
• külön RS485 kapcsolat fő Smart Meterhez
• külön RS485 kapcsolat alárendelt Smart Meterhez.

Ez a sokoldalú csatlakoztathatóság lehetővé teszi, hogy az Ai-Hub egy összetettebb energiarendszer kommunikációs központjaként működjön.

Inverterek és energiamenedzsment

Az Ai-Hub használható PV string inverterek és hibrid inverterek kommunikációjának kezelésére. A dokumentáció szerint a COM1 port PV string inverterekhez, míg a COM2 olyan hibrid inverterekhez használható, amelyek nem rendelkeznek beépített Ethernet-kapcsolattal.

A rendszer így különösen előnyös lehet olyan telepítéseknél, ahol több inverter vagy többféle energiaforrás, fogyasztásmérő és egyéb intelligens eszköz működik együtt.

Smart Meter csatlakozás

Az Ai-Hub támogatja a fő Smart Meter, valamint az alárendelt Smart Meter csatlakoztatását is. A fő mérő számára külön RS485 kommunikációs kapcsolat áll rendelkezésre, míg a sub Smart Meter szintén dedikált RS485 csatlakozáson keresztül kapcsolható.

Ez lehetőséget biztosít a rendszer különböző pontjain történő energiaadat-gyűjtésre, ami összetettebb energiamenedzsment-rendszereknél különösen hasznos.

Ethernet, WLAN és Bluetooth

Az Ai-Hub WAN Ethernet porton keresztül csatlakoztatható az otthoni vagy vállalati routerhez, míg a LAN Ethernetcsatlakozás további Ethernet-kompatibilis eszközök, például EV-töltő, inverter vagy switch csatlakoztatását teszi lehetővé.

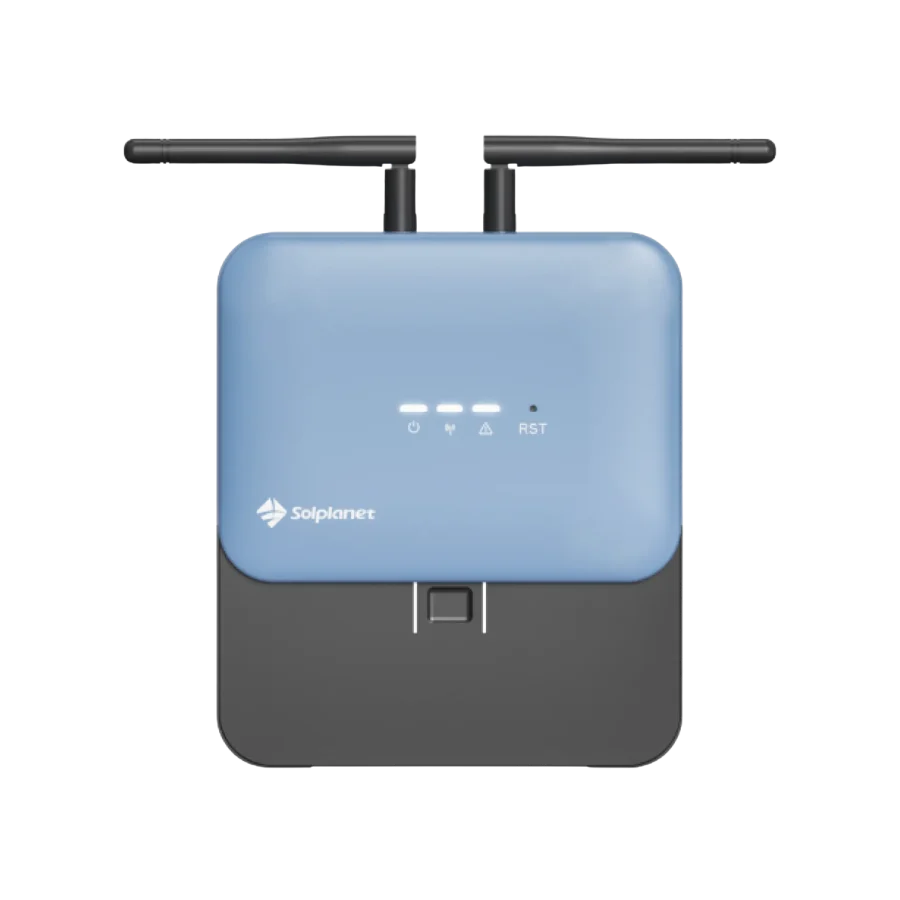

A készülékhez WLAN és Bluetooth antenna is csatlakoztatható, így a vezeték nélküli kommunikáció is része az Ai-Hub rendszerének. A működési állapotot LED kijelző jelzi, míg a Reset gomb a készülék újraindítására használható.

Digitális bemenetek és kimenetek

Az Ai-Hub nemcsak adatgyűjtőként, hanem különböző vezérlési feladatok támogatására is alkalmas.

A készülék négy digitális kimenettel (DO1–DO4) rendelkezik, amelyek vezérlőkapcsolóként használhatók. A dokumentáció szerint az egyes kimenetek érintkezőkapacitása 12 V DC / 1 A.

Emellett négy digitális bemenet (DI1–DI4) is rendelkezésre áll, amelyek például Ripple Control Receiver szárazkontaktusos jeleinek fogadására használhatók.

DRM0 és §14a támogatás

Az Ai-Hub külön csatlakozást biztosít a DRM0, illetve Németországban az EnWG §14a szerinti alkalmazásokhoz. A dokumentáció alapján ez a bemenet Ausztráliában DRM0-ként, Németországban pedig §14a alkalmazásként használható.

Gyors lekapcsolás támogatása

A készülék Quick Shutdown Protection csatlakozást is támogat. Az NS bemenet 10–24 V közötti feszültségjelet fogad, amely a megfelelő rendszerkialakítás esetén a gyors lekapcsolási funkcióhoz kapcsolódhat.

Tápellátás

Az Ai-Hub tápellátása 12 V DC / 1 A. A készülékhez a csomag tartalmaz egy tápegységet és a hozzá tartozó csatlakozót. A dokumentáció szerint a DC_IN 12V bemenet akár két tápellátást is támogat.

Egyszerű telepítés

Az Ai-Hub falra és sínre is szerelhető, így a telepítés helyszínének és a rendelkezésre álló szerelési lehetőségeknek megfelelően rugalmasan elhelyezhető. A gyártói útmutató külön ismerteti a falra szerelést, a sínre szerelést és az antennák felszerelését.

A csomagban megtalálható a szükséges alapvető szerelési és csatlakozási tartozékok jelentős része, többek között két antenna, tápegység, csatlakozók és kábelrögzítő elemek.

Solplanet alkalmazás

Az Ai-Hub a Solplanet alkalmazással is használható. Az alkalmazás segítségével a rendszer beállítása és adatainak követése egyszerűbben elvégezhető.

Fontos telepítési információ

Az Ai-Hub kizárólag beltéri használatra alkalmas, ezért telepítéskor olyan helyet kell választani, amely megfelel a gyártó által meghatározott körülményeknek.

A gyártói útmutató külön felhívja a figyelmet arra is, hogy az Ai-Hub használata esetén az inverter(ek)hez mellékelt dongle-t nem szabad felszerelni

Jellemző	Solplanet Ai-Hub
Termék típusa	Kommunikációs és adatgyűjtő egység
Fő feladat	Adatgyűjtés, protokollkonverzió, központi felügyelet
Használat	Napelemes és összetett energiarendszerek
Telepítés	Beltéri
WLAN	Igen
Bluetooth	Igen
RS485	Igen
Ethernet	WAN + LAN
COM1	PV string inverter
COM2	Ethernet nélküli hibrid inverter
Smart Meter	Fő- és alárendelt mérő támogatása
Digitális bemenet	4 db
Digitális kimenet	4 db
DO kimeneti kapacitás	12 V DC / 1 A
Quick Shutdown bemenet	10–24 V
Tápellátás	12 V DC / 1 A
Tápbemenet	Akár 2 tápellátás támogatása
DRM0 / §14a	Támogatott
P1 port	Digitális mérőhöz
Monitoring	Solplanet App
Szerelés	Falra vagy sínre
